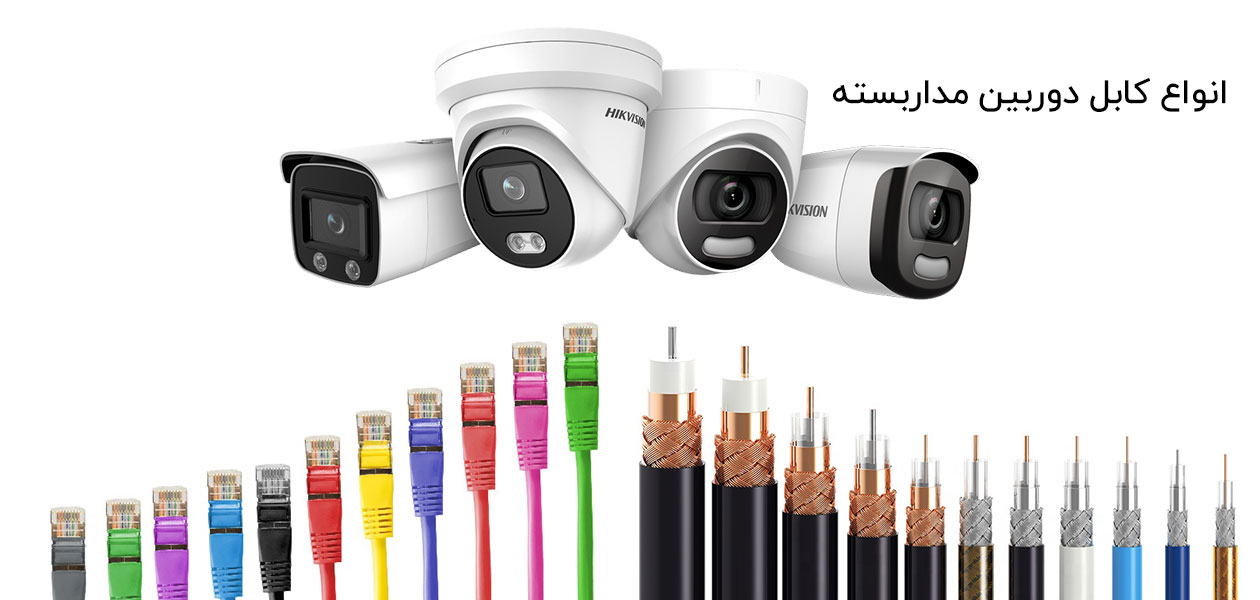

انواع کابل دوربین مداربسته+کاربرد

. انواع کابل دوربین مداربسته

همان طور که اشاره شد براساس نوع سیستم مداربسته، نوع کابل مشخص می شود. انواع کابل که برخی در دوربین مدار بسته نیز کاربرد دارد، شامل موارد زیر است:

1. کابل کواکسیال (Coaxial)
   • کابل RG59
   • کابل RG6
   • کابل RG11
   • کابل Hardline
   • کابل Tri-shield
   • کابل Quad-shield
2. کابل کواکسیال ترکیبی
   • کابل ترکیبی کواکسیال – برق
   • کابل ترکیبی کواکسیال-شبکه
   • کابل ترکیبی کواکسیال و کابل صوتی
   • کابل ترکیبی کواکسیال – برق با قابلیت انتقال دیتا
3. کابل شبکه یا انترنت (Lan)
   • کابل‌ Cat5e
   • کابل Cat6
   • کابل Cat6a
   • کابل Cat7
   • کابل Cat8
4. کابل فیبر نوری
5. سیم دوربین مدار بسته

   کابل دوربین مداربسته کواکسیال و انواع آن

   کابل کواکسیال یا کابل تصویر دوربین مداربسته آنالوگ یک کابل الکتریکی است که سیگنال های فرکانس رادیویی را از نقطه ای به نقطه دیگر منتقل می کند. تکنولوژی کابل های کواکسیال از اوایل قرن بیستم وجود داشته است. به دلیل دوام و سهولت نصب، این کابل ها عمدتاً برای اتصال تجهیزات آنتن ماهواره ای در منازل و سازمان ها مورد استفاده قرار می گیرد. انواع مختلفی از کابل کواکسیال وجود دارد که براساس اندازه گیری و امپدانس متفاوت هستند.

   در کابل های کواکسیال دو نوع اصلی وجود دارد، یکی با امپدانس 75 اهم (Ω) و دیگری با امپدانس 50 اهم است. کابل های 75 اهم بیشتر برای سیگنال های ویدئویی استفاده می شوند. در مقابل کابل های 50 اهم برای داده ها و ارتباطات بی سیم استفاده می شوند.

   • کابل RG چیست؟ RG مخفف Radio Gauge است که Gauge به ضخامت کابل اشاره دارد. این ضخامت با عدد در کنار RG نشان داده می شود. هرچه این عدد RG بیشتر باشد، هسته یا هادی مرکزی نازک تر است. کابل کواکسیال شکل ضخیم و گرد متمایزی از سایر کابل ها دارد. به راحتی می توانید این نوع از سیم و کابل دوربین مدار بسته را از سایر کابل ها مانند کابل های جفت تابیده یا کابل اترنت تفکیک کنید. رایج ترین کابل های کواکسیال RG-6، RG-11 و RG59 است.

   انواع کابل کواکسی دوربین مداربسته

   • کابل RG-59 (RG59): یک کابل رایج در اتصالات و مصارف خانگی و داخلی است. کابل RG-59 مشابه RG-6 است با این تفاوت که دارای یک رسانای مرکزی (مغزی) نازک تر است. این نوع کابل برای اجرای مسافت های کوتاه و انتقال فرکانس پایین بسیار مناسب است.
   • کابل RG-6 (RG6): کابل های RG-6 دارای مفزی یا رسانای بزرگتری هستند، بنابراین کیفیت سیگنال بهتری را ارائه می دهند. همچنین آنها عایق دی الکتریک ضخیم تری دارند و نوع شیلد آنها متفاوت است. این موضوع به آنها اجازه می دهد سیگنال های سطح GHz را به طور موثرتری مدیریت کنند. از آنجا که این نوع کابل نازک است ، می توان آن را به راحتی در دیوارها یا سقف نصب کرد.
   • کابل RG11: نوع دیگری از کابل کواکسیال که در نصب دوربین مورد استفاده قرار می‌گیرد. دارای قطر بزرگ‌تر است تلفات سیگنال در فواصل طولانی‌تر در آن بسیار کمتر است. به همین دلیل برای فواصل بسیار طولانی و نیاز به کیفیت سیگنال بالا مناسب است. این کابل‌ها به دلیل شیلدینگ و هسته ضخیم‌تر، سیگنال‌های قوی‌تری را در فواصل طولانی‌تر انتقال می‌دهند.
   • کابل Hardline: از انواع کابل کواکسی که در نصب دوربین مداربسته نیز به کار می‌رود، کابل سخت یا Hardline است. ساختاری محکم و شیلدینگ بسیار قوی دارد. معمولاً در محیط‌های صنعتی و برای فواصل بسیار طولانی استفاده می‌شود. این کابل‌ها برای استفاده در سیستم‌های دوربین مداربسته در محیط‌های دشوار و فواصل طولانی، ایده‌آل هستند.
   • کابل Tri-shieldو Quad-shield: این نوع کابل دارای شیلد چندگانه است که برای کاهش تداخل اینگونه طراحی شده‌اند. این کابل‌ها برای محیط‌هایی با تداخل الکترومغناطیسی بالا و نیاز به سیگنال‌های با کیفیت بالا مناسب هستند. آن‌ها می‌توانند برای سیستم‌های دوربین مداربسته با کیفیت بالا و در محیط‌های صنعتی استفاده شوند. معمولا قطر این کابل‌ها به اندازه RG-6 یا RG-11 است.

   اجزای کابل کواکسیال

   طراحی محافظ کابل های کواکسیال به  مغزی اجازه می دهد تا داده ها را به سرعت منتقل کنند در حالی که از آسیب و تداخل محافظت شوند. اغلب کابل های کواکسی از چهار لایه زیر تشکیل شده اند:

   1. مغزی کابل یا هادی مرکزی که معمولاً یک سیم مسی است و داده ها و ویدئوها از طریق آن عبور می کنند.
   2. عایق اطراف سیم مسی که پلاستیکی و دی الکتریک است.
   3. لایه شیلد یا مش بافته که از مس، آلیاژ یا آلومینیوم ساخته شده است. این لایه به محافظت از کابل در برابر تداخل الکترومغناطیسی (EMI) کمک می کند.
   4. در نهایت لایه خارجی که یک پوشش پلاستیکی است و لایه های داخلی را از آسیب محافظت می کند.

   قیمت کابل دوربین مداربسته کواکسیال و عوامل موثر

   نوع مواد اولیه به کار رفته در ساخت کابل تاثیر مستقیمی بر قیمت کابل دوربین مدار بسته دارد. با توجه به انواع کابل کواکسیال تولید شده در ایران رسانای کابل یا مغزی از سه جنس ساخته می شود. ممکن است هادی یا رسانای کابل از جنس مس یا آلومینیوم و یا آلیاژ CCAM باشد. همچنین جنس شیلد کابل از عوامل موثر بر قیمت انواع سیم و کابل دوربین مداربسته است.

   شیلد نیز در دو نوع بافته شده و فویل است. نوع بافته شده از سیم های مسی یا آلومینیومی و یا آلیاژ و فلزات دیگر باشد. طبیعتاً قیمت کابل دوربین مدار بسته کواکسیال با مغزی مس بالاتر از کابل با مغزی آلومینیوم است. علاوه بر این قطر مغزی کابل نیز عامل دیگر تعیین کننده قیمت کابل دوربین مدار بسته است.

   بهترین کابل کواکسی برای دوربین مدار بسته

   کابل کواکسیال RG-59 بهترین نوع کابل coaxial برای سیستم های دوربین مدار بسته است. گرچه کابل RG-6 نیز می توانید مورد استفاده قرار دهید چرا که می تواند مسافت های طولانی تری از RG-59 را بدون از بین رفتن سیگنال ویدئویی اجرا کند. اما مشکلی که وجود دارد این است که  این کابل ضخیم تر و محکم تر است در نتیجه کار با آن چندان راحت نیست.

   کاربرد کابل کواکسیال: از انواع کابل های کواکسیال در کاربری های مختلفی استفاده می شود. از جمله می توان به کابل آنتن تلویزیون، کابل های مورد استفاده در اتصالات اینترنت، کابل دوربین مداربسته آنالوگ، آنالوگ HD و… اشاره نمود.

   حداکثر طول کابل دوربین مداربسته کواکسیال

   همان طور که گفته شد کابل coaxial از انواع کابل دوربین مدار بسته است که نوع RG59 آن انتخاب مناسب تری برای این کاربری است. این کابل در فرکانس 50MHz دارای 2.2 dB تضعیف در هر 30 متر است. این مقدار با توجه به  حداکثر طول کابل کواکسیال پیشنهادی از سمت مراجع به دست آمده است. با افزایش طول، از کیفیت سیگنال حمل شده در سیم کاسته می شود در نتیجه تصویر به صورت مطلوب به مقصد نخواهد رسید.
